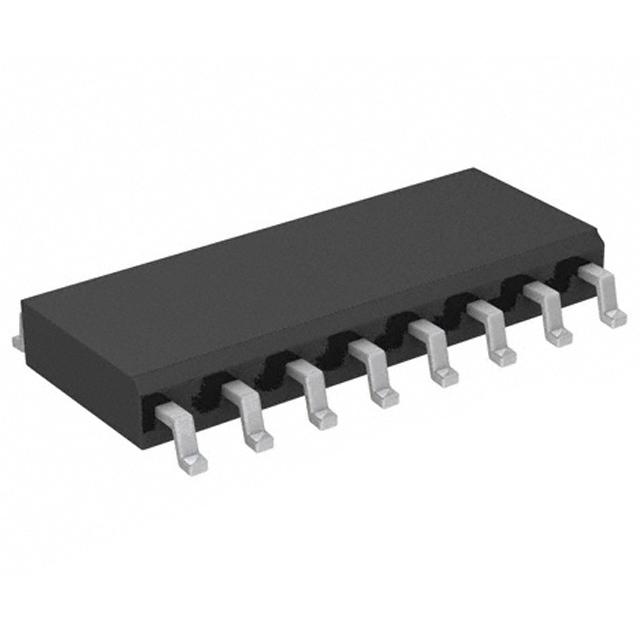

IDT2309NZ-1HDC

Teknik Özellikler

Terminal Pozisyonu

DUAL

Ambalaj

Tube

Output

LVTTL

Ratio Inputoutput

1:9

Qualification Status

Not Qualified

Max Iol

0.008 A

Pin Sayısı

16

Fonksiyon Sayısı

1

Çalışma Sıcaklığı

0°C~70°C

Same Edge Skewmax Tskwd

0.25 ns

Family

2309

Number Of Circuits

1

Logic Ic Type

LOW SKEW CLOCK DRIVER

Terminal Sayısı

16

JESD-609 Kodu

e0

Montaj

Surface Mount

Propagation Delay Tpd

8.7 ns

Number Of True Outputs

9

Tepe Reflow Süresi (maks. sn)

20

Genişlik

3.937mm

Power Supplies

3.3V

Min. Çalışma Sıcaklığı

0°C

Input

LVTTL

Frequencymax

133.33MHz

Maks. Çalışma Sıcaklığı

70°C

Terminal Formu

GULL WING

Tedarikçi Cihaz Paketi

16-SOIC

Tip

Fanout Buffer (Distribution)

Temperature Grade

COMMERCIAL

Besleme Gerilimi

3.3V

Parça Durumu

Obsolete

Differential Inputoutput

No/No

Supply Voltagemin Vsup

3V

Yayın Yılı

2009

Temel Parça No

IDT2309-1

Kılıf / Paket

SOIC

Nem Hassasiyeti (MSL)

1 (Unlimited)

Tepe Reflow Sıcaklığı (°C)

240

Prop Delaynomsup

8.7 ns

Supply Voltagemax Vsup

3.6V
