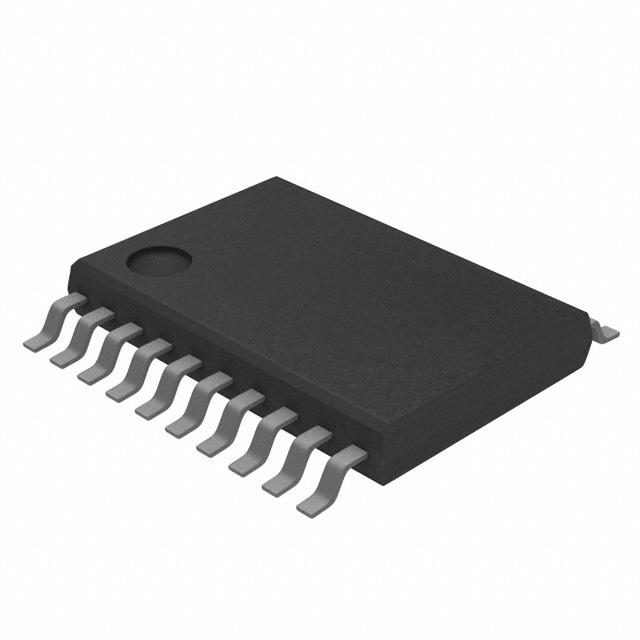

ICS853014BGLF

Teknik Özellikler

Power Supplies

+-2.5/+-3.3V

Montaj Tipi

Surface Mount

JESD-609 Kodu

e3

Output

ECL, LVPECL

Uzunluk

6.5mm

Frequencymax

2GHz

Terminal Sayısı

20

Besleme Gerilimi

2.375V~3.8V

Tepe Reflow Sıcaklığı (°C)

260

Besleme Gerilimi

3.3V

Genişlik

4.4mm

Kılıf / Paket

TSSOP

Prop Delaynomsup

0.595 ns

RoHS Durumu

RoHS Compliant

Temel Parça No

ICS853014

Max Supply Voltage

3.8V

Input

CML

Terminal Formu

GULL WING

Maks. Çalışma Sıcaklığı

85°C

Differential Inputoutput

Yes/Yes

Qualification Status

Not Qualified

Yayın Yılı

2003

Min. Çalışma Sıcaklığı

-40°C

Kurşunsuz Kodu

yes

Ratio Inputoutput

2:5

Çalışma Sıcaklığı

-40°C~85°C

Parça Durumu

Obsolete

Same Edge Skewmax Tskwd

0.025 ns

Montaj

Surface Mount

Additional Feature

ECL MODE: VCC = 0V WITH VEE = -2.375V TO -3.8V

Terminal Kaplaması

Matte Tin (Sn) - annealed

Pin Sayısı

20

Pin Sayısı

20

Terminal Adımı

0.65mm

Min Supply Voltage

2.375V

Propagation Delay Tpd

0.55 ns

Number Of Circuits

1

Logic Ic Type

LOW SKEW CLOCK DRIVER

Tepe Reflow Süresi (maks. sn)

30

Tip

Fanout Buffer (Distribution), Multiplexer
