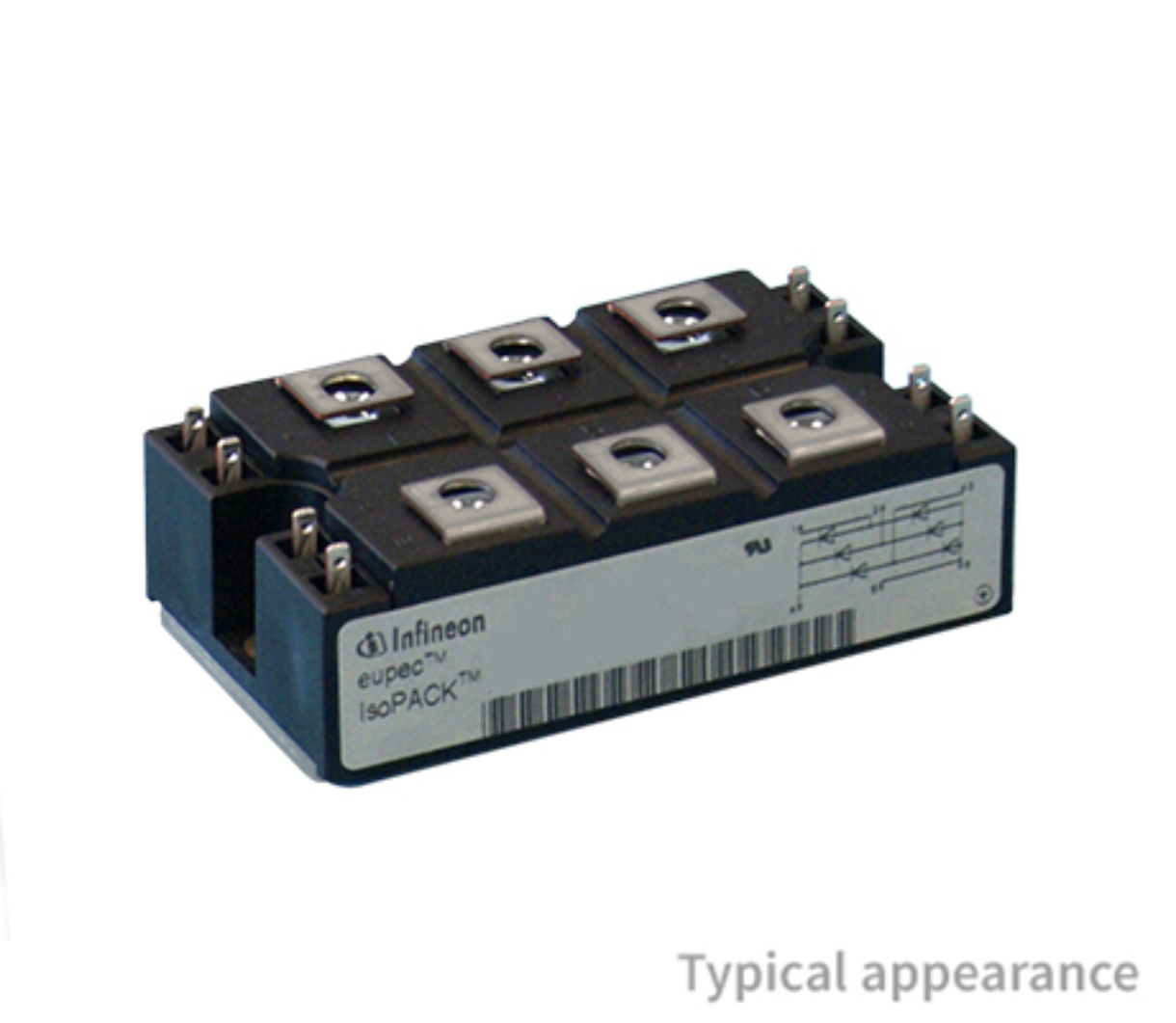

TTB6C135N16LOFHOSA1

Teknik Özellikler

Nem Hassasiyeti (MSL)

Not Applicable

Terminal Formu

UNSPECIFIED

Çalışma Sıcaklığı

-40°C~125°C

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Sayısı

14

Jesd30 Code

R-XUFM-X14

Repetitive Peak Reverse Voltage

1600V

Current Non Rep Surge5060hz Itsm

1000A @ 50Hz

Parça Durumu

Active

Yüzey Montaj

NO

RoHS Durumu

RoHS Compliant

Ambalaj

Bulk

Kurşunsuz Kodu

yes

Yayın Yılı

1999

Qualification Status

Not Qualified

Case Connection

ISOLATED

Voltageoff State

1.6kV

Repetitive Peak Offstate Voltage

1600V

Pin Sayısı

14

Terminal Pozisyonu

UPPER

HTS Kodu

8541.30.00.80

Current Gate Trigger Igt Max

150mA

Current On State It Rms Max

100A

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Kılıf / Paket

Module

Montaj Tipi

Chassis Mount

Current Hold Ih Max

200mA

Structure

Bridge, 3-Phase - All SCRs

Voltage Gate Trigger Vgt Max

2.5V

REACH Uyumluluk Kodu

compliant

Trigger Device Type

SCR

Configuration

3 PHASE BRIDGE

Current On State It Av Max

173A

Number Of Scrsdiodes

6 SCRs

Number Of Elements

6
