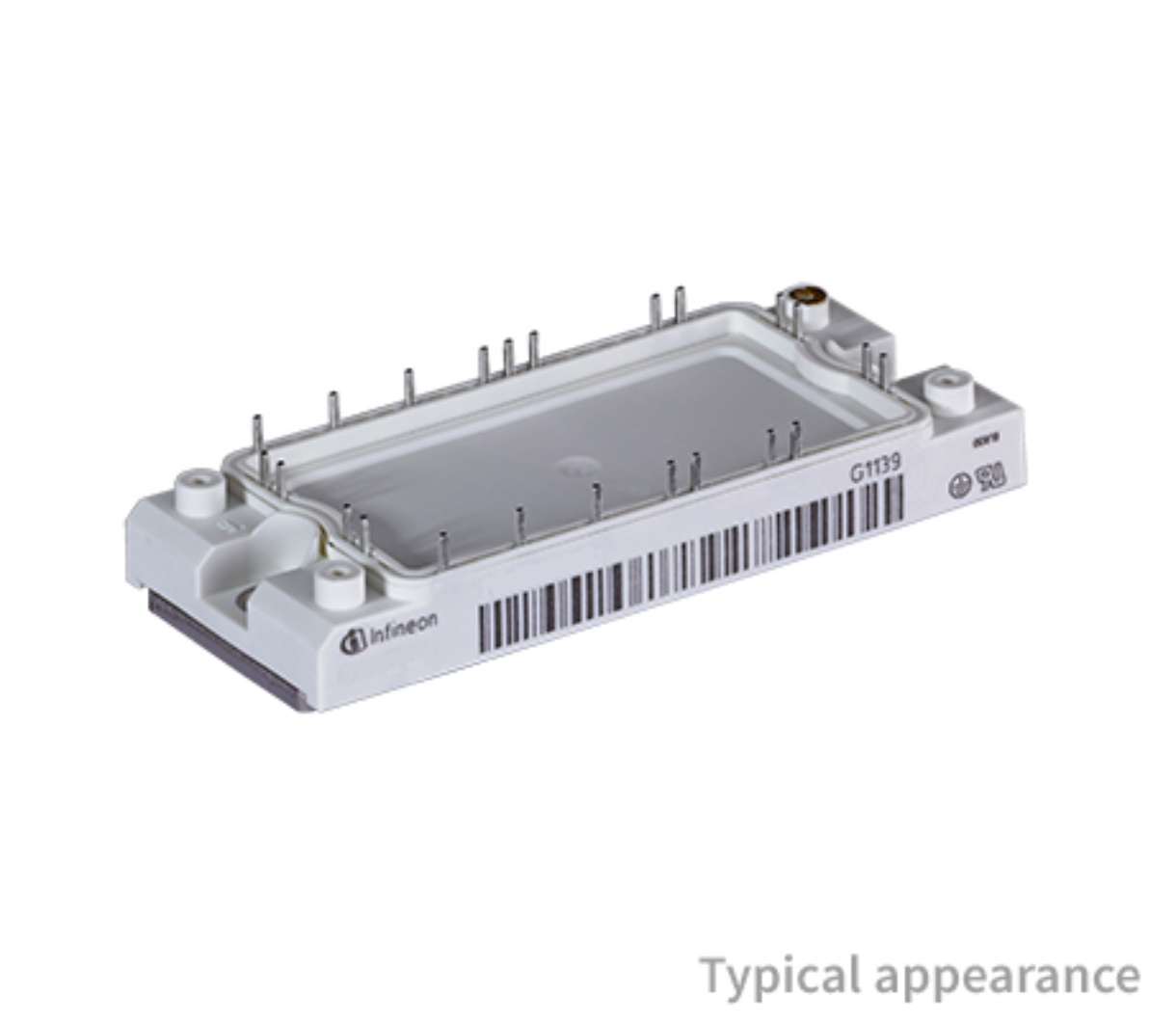

TDB6HK124N16RRBOSA1

Teknik Özellikler

Configuration

3 PHASE BRIDGE, HALF-CONTROLLED WITH BUILT-IN IGBT

Kurşunsuz Kodu

no

Terminal Sayısı

22

Current Gate Trigger Igt Max

150mA

Terminal Pozisyonu

UPPER

Jesd30 Code

R-XUFM-P22

Fabrika Tedarik Süresi

16 Weeks

Yayın Yılı

2000

Polarity

NPN

Current Hold Ih Max

200mA

Max Repetitive Reverse Voltage Vrrm

1.6kV

Terminal Formu

PIN/PEG

RoHS Durumu

RoHS Compliant

Kurşunsuz

Contains Lead

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Current On State It Rms Max

70A

Voltage Gate Trigger Vgt Max

2.5V

Yüzey Montaj

NO

Current Non Rep Surge5060hz Itsm

650A @ 50Hz

Halogen Free

Not Halogen Free

Kılıf / Paket

Module

Nem Hassasiyeti (MSL)

Not Applicable

Qualification Status

Not Qualified

Number Of Elements

3

HTS Kodu

8541.30.00.80

Parça Durumu

Active

Ambalaj

Bulk

Number Of Scrsdiodes

3 SCRs

Çalışma Sıcaklığı

-40°C~125°C

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Trigger Device Type

SCR

Current On State It Av Max

125A

Structure

Bridge, 3-Phase - SCRs/Diodes - IGBT with Diode

ECCN Kodu

EAR99

Montaj Tipi

Chassis Mount
