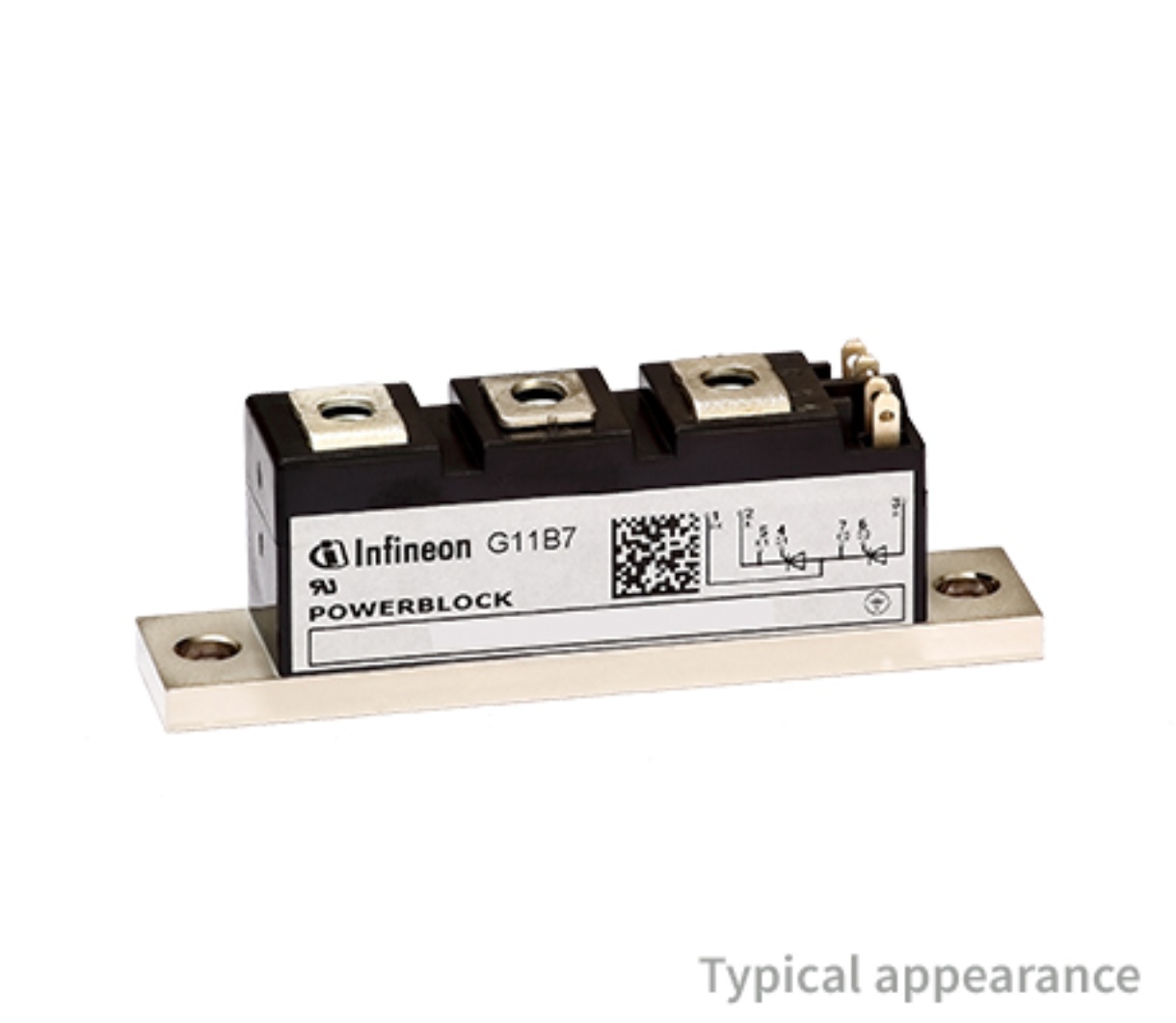

TD61N12KOFHPSA1

Teknik Özellikler

Case Connection

ISOLATED

HTS Kodu

8541.30.00.80

Jesd30 Code

R-XUFM-X5

Structure

Series Connection - SCR/Diode

Parça Durumu

Obsolete

Current Hold Ih Max

200mA

RoHS Durumu

RoHS Compliant

Current Gate Trigger Igt Max

120mA

Current Non Rep Surge5060hz Itsm

1550A @ 50Hz

Trigger Device Type

SCR

Repetitive Peak Reverse Voltage

1200V

Voltage Gate Trigger Vgt Max

1.4V

Current On State It Av Max

60A

Repetitive Peak Offstate Voltage

1200V

Çalışma Sıcaklığı

-40°C~125°C

Configuration

SINGLE WITH BUILT-IN DIODE

Terminal Sayısı

5

Ambalaj

Tray

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Yüzey Montaj

NO

Nem Hassasiyeti (MSL)

1 (Unlimited)

Montaj Tipi

Chassis Mount

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Terminal Formu

UNSPECIFIED

Yayın Yılı

2003

Fabrika Tedarik Süresi

8 Weeks

REACH Uyumluluk Kodu

compliant

Kılıf / Paket

Module

Number Of Elements

1

ECCN Kodu

EAR99

Current On State It Rms Max

120A

Number Of Scrsdiodes

1 SCR, 1 Diode

Voltageoff State

1.6kV

Terminal Pozisyonu

UPPER

Reference Standard

IEC-747-6
