IR3640MTRPBF

Teknik Özellikler

Kılıf / Paket

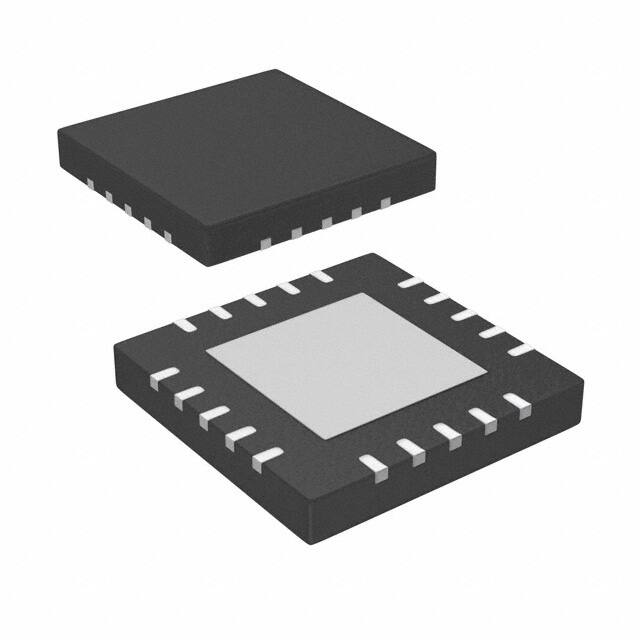

20-VFQFN Exposed Pad

Montaj

Surface Mount

Yayın Yılı

2009

Function

Step-Down

Operating Supply Voltage

5.5V

Control Features

Current Limit, Enable, Frequency Control, Power Good, Sequencing, Soft Start

ECCN Kodu

EAR99

Fabrika Tedarik Süresi

26 Weeks

Parça Durumu

Obsolete

Output Configuration

Positive

Montaj Tipi

Surface Mount

Temel Parça No

IR3640M

Number Of Outputs

1

Frequency Switching

225kHz~1.65MHz

Voltage Supply Vccvdd

4.5V~5.5V

Pin Sayısı

20

Uzunluk

3.0988mm

Çıkış Tipi

Transistor Driver

Output Voltage

21.6V

Topology

Buck

Terminal Pozisyonu

QUAD

Input Voltage Max

24V

Yükseklik

889μm

Control Mode

VOLTAGE-MODE

Analog Ic Other Type

SWITCHING CONTROLLER

Synchronous Rectifier

Yes

Terminal Adımı

0.5mm

Max Frequency

1.65MHz

Max Duty Cycle

92 %

Kurşunsuz

Lead Free

Ambalaj

Tape & Reel (TR)

Terminal Sayısı

20

Nem Hassasiyeti (MSL)

2 (1 Year)

Tepe Reflow Sıcaklığı (°C)

260

RoHS Durumu

RoHS Compliant

Tepe Reflow Süresi (maks. sn)

40

Genişlik

4.0894mm

Radyasyon Dayanımı

No

Control Technique

PULSE WIDTH MODULATION

Çalışma Sıcaklığı

-40°C~125°C TJ
