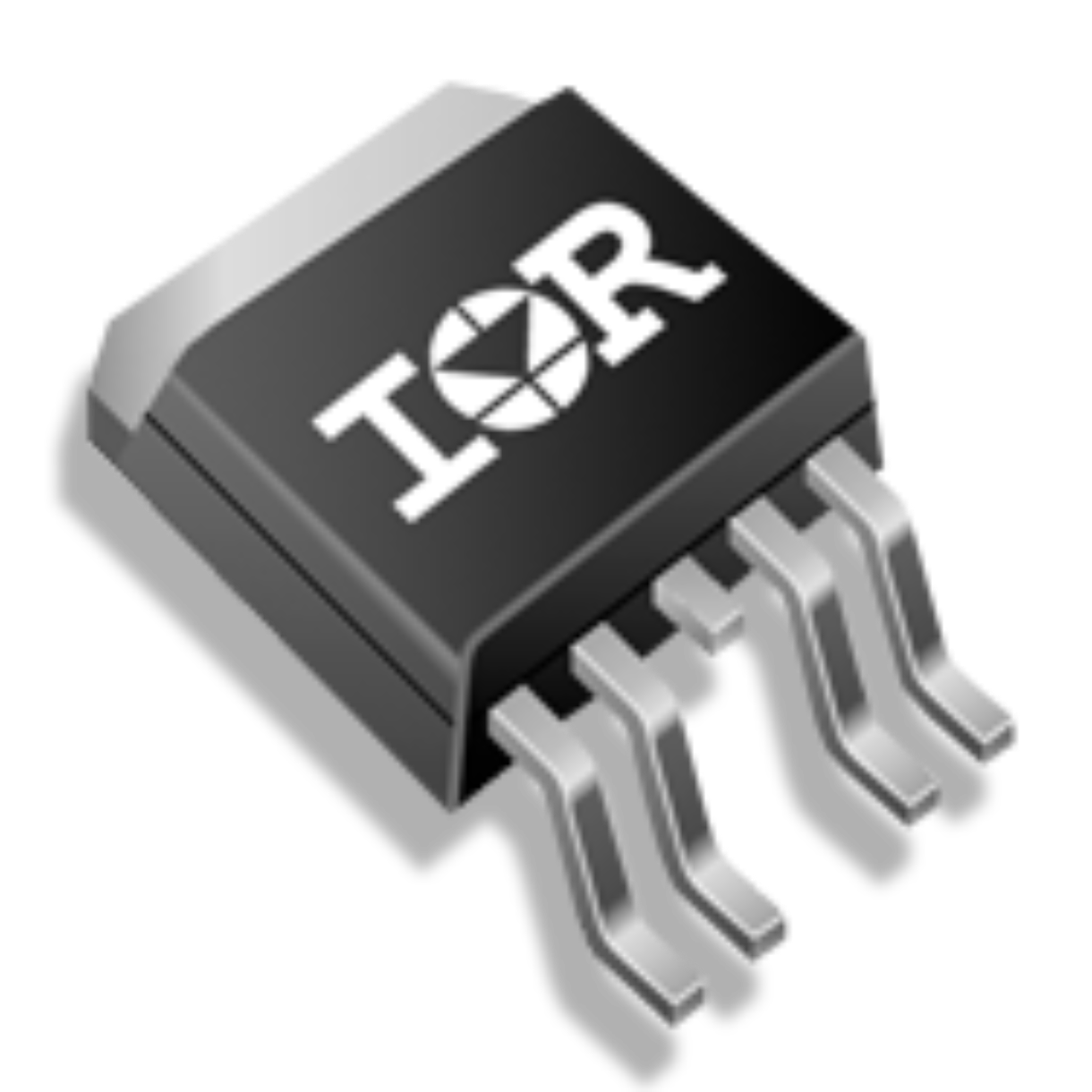

AUIPS7081R

Teknik Özellikler

Çıkış Tipi

N-Channel

Montaj Tipi

Surface Mount

ECCN Kodu

EAR99

Voltage Load

6V~35V

Temel Parça No

IPS7081PBF

Output Configuration

High Side

Usage Level

Automotive grade

Kılıf / Paket

TO-252-5, DPak (4 Leads + Tab), TO-252AD

Terminal Sayısı

4

Voltage Supply Vccvdd

Not Required

Turn On Time

45 µs

Çalışma Sıcaklığı

-40°C~150°C TJ

Fault Protection

Current Limiting (Fixed), Open Load Detect, Over Temperature

Tepe Reflow Süresi (maks. sn)

NOT SPECIFIED

Tepe Reflow Sıcaklığı (°C)

NOT SPECIFIED

Driver Number Of Bits

1

Ambalaj

Tube

Rds On Typ

55m Ω

Yüzey Montaj

YES

Turn Off Time

50 µs

Number Of Outputs

1

Fonksiyon Sayısı

1

Parça Durumu

Obsolete

Besleme Gerilimi

14V

Qualification Status

Not Qualified

Supply Voltagemax Vsup

35V

Jesd30 Code

R-PSSO-G4

Supply Voltagemin Vsup

6V

Seri

Automotive, AEC-Q100

Maks. Oturma Yüksekliği

2.39mm

Terminal Pozisyonu

SINGLE

Terminal Formu

GULL WING

Giriş Tipi

Non-Inverting

Uzunluk

6.54mm

Yayın Yılı

2014

Builtin Protections

TRANSIENT; OVER CURRENT; THERMAL

Fabrika Tedarik Süresi

23 Weeks

Nem Hassasiyeti (MSL)

1 (Unlimited)

Genişlik

6.095mm

Ratio Inputoutput

1:1
