SBR05U20LPS-7

Teknik Özellikler

Temel Parça No

SBR05U20

Montaj Tipi

Surface Mount

Ambalaj

Tape & Reel (TR)

Tepe Reflow Sıcaklığı (°C)

260

Max Forward Surge Current Ifsm

6A

Genişlik

600μm

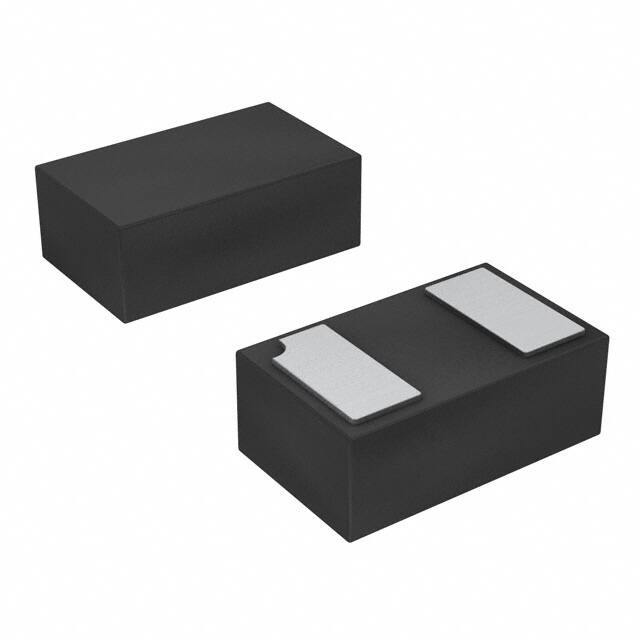

Kılıf / Paket

0402 (1006 Metric)

Max Reverse Voltage Dc

20V

Average Rectified Current

500mA

Montaj

Surface Mount

HTS Kodu

8541.10.00.70

Seri

SBR®

Min. Çalışma Sıcaklığı

-65°C

Parça Durumu

Active

Kurşunsuz Kodu

yes

Voltage Forward Vf Max If

500mV @ 500mA

Radyasyon Dayanımı

No

RoHS Durumu

ROHS3 Compliant

Pin Sayısı

2

Terminal Sayısı

2

Forward Current

500mA

Tepe Reflow Süresi (maks. sn)

40

Yayın Yılı

2008

ECCN Kodu

EAR99

Nem Hassasiyeti (MSL)

1 (Unlimited)

Peak Reverse Current

50μA

Output Currentmax

0.5A

Operating Temperature Junction

-65°C~150°C

Uzunluk

1mm

Speed

Fast Recovery =< 500ns, > 200mA (Io)

JESD-609 Kodu

e4

Forward Voltage

500mV

Current Reverse Leakage Vr

50μA @ 20V

Terminal Kaplaması

Nickel/Palladium/Gold (Ni/Pd/Au)

Yükseklik

340μm

Pin Sayısı

2

Element Configuration

Single

Max Repetitive Reverse Voltage Vrrm

20V

Terminal Pozisyonu

BOTTOM

Diode Element Material

SILICON
