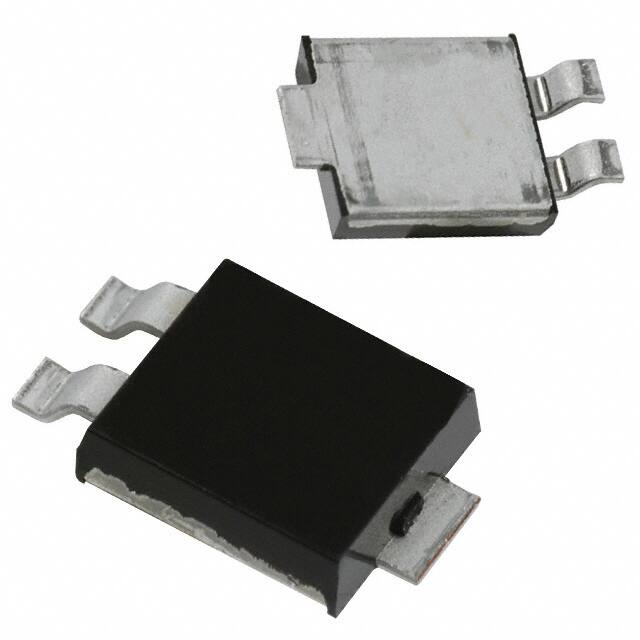

SBM540-13-F

Teknik Özellikler

Current Reverse Leakage Vr

500μA @ 40V

Forward Voltage

520mV

Speed

Fast Recovery =< 500ns, > 200mA (Io)

Operating Temperature Junction

-55°C~125°C

Uzunluk

4.09mm

Akım Değeri

5A

Voltage Rated Dc

40V

Capacitance Vr F

250pF @ 4V 1MHz

Applications

EFFICIENCY

Maks. Çalışma Sıcaklığı

125°C

Diode Type

Schottky

Output Current

5A

Number Of Phases

1

Terminal Kaplaması

Matte Tin (Sn)

HTS Kodu

8541.10.00.80

Average Rectified Current

5A

Jesd30 Code

R-PSSO-G2

Additional Feature

FREE WHEELING DIODE, LOW POWER LOSS

Genişlik

4.43mm

Max Forward Surge Current Ifsm

100A

Tepe Reflow Sıcaklığı (°C)

260

Temel Parça No

SBM540

RoHS Durumu

ROHS3 Compliant

Kurşunsuz Kodu

no

Min. Çalışma Sıcaklığı

-55°C

Polarity

Standard

JESD-609 Kodu

e3

Kapasitans

250pF

Peak Reverse Current

500μA

Nem Hassasiyeti (MSL)

1 (Unlimited)

ECCN Kodu

EAR99

Forward Current

5A

Tepe Reflow Süresi (maks. sn)

40

Peak Nonrepetitive Surge Current

100A

Number Of Elements

1

Diode Element Material

SILICON

Terminal Pozisyonu

SINGLE

Max Repetitive Reverse Voltage Vrrm

40V

Element Configuration

Common Anode

Pin Sayısı

3
