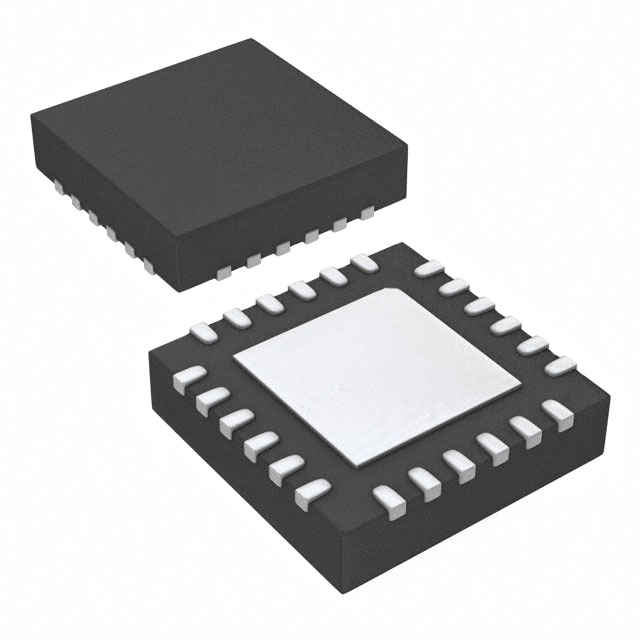

ADP2386ACPZN-R7

Teknik Özellikler

Çalışma Sıcaklığı

-40°C~125°C TJ

Output Voltage

18V

Montaj

Surface Mount

Kurşunsuz

Contains Lead

Kılıf / Paket

24-WFQFN Exposed Pad, CSP

Analog Ic Other Type

SWITCHING REGULATOR

Pin Sayısı

24

Input Voltagenom

12V

Terminal Kaplaması

Nickel/Palladium/Gold (Ni/Pd/Au)

Max Output Current

6A

Tepe Reflow Sıcaklığı (°C)

260

Temel Parça No

ADP2386

Terminal Adımı

0.5mm

RoHS Durumu

ROHS3 Compliant

Terminal Sayısı

24

Montaj Tipi

Surface Mount

Output Configuration

Positive

Frequency Switching

200kHz~1.4MHz

Qualification Status

Not Qualified

Lifecycle Status

PRODUCTION (Last Updated: 1 month ago)

Genişlik

4.1mm

Yükseklik

750μm

Çıkış Tipi

Adjustable

Nominal Supply Current

3.6mA

Voltage Output Minfixed

0.6V

Control Technique

PULSE WIDTH MODULATION

Number Of Outputs

1

Function

Step-Down

Ambalaj

Cut Tape (CT)

Control Mode

CURRENT-MODE

Min Output Voltage

600mV

Voltage Input Max

20V

Nem Hassasiyeti (MSL)

3 (168 Hours)

Max Output Voltage

18V

JESD-609 Kodu

e4

Voltage Input Min

4.5V

Uzunluk

4.1mm

Terminal Pozisyonu

UNSPECIFIED

ECCN Kodu

EAR99

Fabrika Tedarik Süresi

16 Weeks
